هل تخطط لبدء أعمال حفر أو تطوير إنشائي وتخشى الاصطدام المفاجئ بخطوط الخدمات المدفونة؟ هل تبحث عن حل هندسي دقيق يجنبك الخسائر المالية الفادحة وتوقف العمل نتيجة انقطاع كابلات الكهرباء أو أنابيب المياه والغاز؟ شركة الجودة الفائقة تقدم لك أحدث الحلول الجيوفيزيائية المعتمدة من خلال خدمة كشف المرافق GPR، معتمدة على أحدث تقنيات المسح الراداري غير الإتلافي للكشف عن كافة المرافق والأجسام المدفونة تحت سطح الأرض بدقة متناهية وفي أسرع وقت ممكن.
في ظل النهضة العمرانية المتسارعة والمشاريع الكبرى التي تشهدها مدن المملكة العربية السعودية، أصبحت معرفة ما يقع تحت سطح الأرض قبل ضربة المعول الأولى ركيزة أساسية لسلامة المشاريع ونجاحها. إن الحفر العشوائي أو الاعتماد على مخططات ورقية قديمة وغير محدثة يمثل مجازفة حقيقية قد تكلف ملايين الريالات وتعرض سلامة الكوادر البشرية للخطر الداهم. من هنا تبرز أهمية الاستعانة بخدمات المسح الجيوراداري المتقدم كخطوة وقائية لا غنى عنها في أي مشروع هندسي حديث.
سواء كنت مقاولاً رئيساً ينفذ مشروع بنية تحتية ضخم، أو مطوراً عقارياً يؤسس لمجمع تجاري أو سكني، أو حتى استشارياً هندسياً يرغب في التأكد من مسارات الخدمات وشبكات التسليح، فإن شركة الجودة الفائقة توفر لك تقارير ومخططات مساحية وجيوفيزيائية دقيقة وموثوقة بنسبة 100% متوافقة مع أعلى المعايير الهندسية الوطنية والعالمية.
وصف الخدمة
ما هي تقنية GPR وكيف يعمل رادار اختراق الأرض (GPR)؟

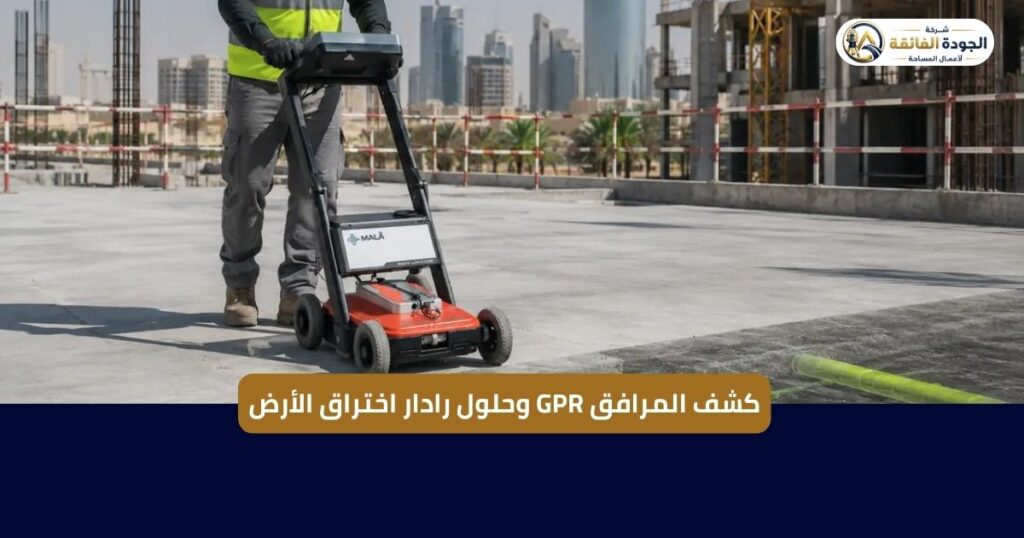

تعتبر تقنية GPR اختصاراً للمصطلح العلمي (Ground Penetrating Radar)، وهي طريقة مسح جيوفيزيائي غير تدميرية تعتمد على إرسال نبضات كهرومغناطيسية عالية التردد إلى باطن الأرض عبر هوائيات متخصصة، ثم استقبال الإشارات المرتدة وتحليلها لحظياً.
عندما تصطدم هذه الموجات الكهرومغناطيسية بأي جسم مدفون أو طبقة تختلف في خواصها الكهربائية (مثل ثابت العزل الكهربائي والموصلية) عن الوسط المحيط بها، ينعكس جزء من طاقة الموجة نحو سطح الأرض ليلتقطه المستقبل الراداري. يقوم جهاز رادار اختراق الأرض (GPR) بتحويل هذه الإشارات المنعكسة إلى مقاطع تصويرية ثنائية وثلاثية الأبعاد توضح بدقة عمق وموقع وشكل الأجسام المكتشفة.
ما يميز هذه المنظومة أنها لا تتطلب إحداث أي ثقوب أو أعمال حفر استكشافية، وتوفر رؤية واضحة وشاملة لما تحت السطح، سواء كانت الأرض رملية، صخرية، خرسانية، أو مغطاة بطبقات من الإسفلت، مما يجعلها الأداة الأكثر كفاءة وأماناً للمسوحات الأرضية في العالم اليوم.
أهمية كشف المرافق GPR تحت الأرض في السعودية للمشاريع الإنشائية
مع التوسع الهائل في البنية التحتية وتطبيق مبادرات رؤية المملكة 2030، تشهد المدن السعودية كثافة عالية في شبكات الخدمات المتداخلة تحت الطرق والميادين. لذلك، فإن إجراء كشف المرافق تحت الأرض في السعودية لم يعد مجرد إجراء اختياري، بل متطلب أساسي تفرضه اشتراطات السلامة والجهات البلدية والرقابية.
إليك أهم الأسباب التي تجعل فحص ما تحت السطح خطوة حاسمة لمشروعك:
- حماية الأرواح وتفادي الحوادث: ضرب كابل كهرباء عالي الجهد أو خط غاز طبيعي أثناء الحفر قد يؤدي إلى كوارث بشرية وبيئية خطيرة. المسح المسبق يحمي العمال والموقع تماماً.
- تجنب الغرامات المالية الباهظة: تفرض الجهات الخدمية والحكومية غرامات مالية مشددة على المقاولين في حال إتلاف خطوط الاتصالات أو الألياف البصرية أو أنابيب المياه الرئيسة.
- الحفاظ على الجدول الزمني للمشروع: انقطاع الخدمات واستدعاء فرق الطوارئ لإصلاح الأعطال يؤدي إلى تعطيل العمل لأيام أو أسابيع، مما يترتب عليه تأخير تسليم المشروع وغرامات تأخير تعاقدية.
- توفير تكاليف الحفر الاستكشافي: بدلاً من حفر خنادق تجريبية مكلفة تستهلك وقتاً وتدمر المسطحات والأسفلت، يتيح لك الرادار مسح مساحات شاسعة وتحديد مواقع الخدمات بدقة بالسنتيمتر.
- تحديث الخرائط الرقمية ونماذج As-Built: توفير بيانات مكانية دقيقة لإعادة توثيق شبكات المرافق ودمجها في قواعد بيانات نظم المعلومات الجغرافية والمخططات التنفيذية.
أنواع الخدمات والمرافق التي نقوم بتحديدها عبر خدمة كشف المرافق GPR
تتميز أجهزتنا وخبراتنا في شركة الجودة الفائقة بالقدرة على كشف وتتبع كافة أنواع المرافق المدفونة مهما اختلفت خاماتها ومستويات أعماقها، ويشمل ذلك:
1. كابلات الكهرباء والاتصالات والألياف الضوئية
نقوم بتحديد مسارات كابلات الطاقة الحية والميتة ذات الجهد المنخفض والمتوسط والعالي، وكابلات إنارة الشوارع، وشبكات الاتصالات والإنترنت، وحزم الألياف البصرية التي يصعب على الطرق المغناطيسية التقليدية التقاطها بمفردها.
2. أنابيب المياه والصرف الصحي وتصريف مياه الأمطار
سواء كانت الأنابيب مصنوعة من الحديد الزهر، الدكتايل، الصلب، أو حتى الأنابيب غير المعدنية مثل البولي إيثيلين (HDPE) والـ PVC، والخراطيم البلاستيكية، وقنوات الخرسانة مسبقة الصب، فإن أجهزتنا الرادارية قادرة على كشفها وحساب أعماقها بدقة تامة.
3. خطوط الغاز والوقود والمواد البترولية
تتبع شبكات أنابيب الغاز الطبيعي وخزانات الوقود المدفونة (UST) وتحديد مساراتها بدقة لحمايتها من أي مخاطر أثناء أعمال الحفر أو إعادة الرصف والتأهيل.
4. التجاويف الأرضية والكهوف وفراغات الهبوط
لا يقتصر المسح على الأنابيب والكابلات فقط، بل يكشف رادار الاختراق الأرضي عن الفراغات الجيولوجية تحت طبقات الأسفلت، وتخلخلات التربة، وتسريبات المياه غير الظاهرة التي قد تؤدي إلى هبوطات مفاجئة وانهيارات أرضية خطرة.
فحص الخرسانة بتقنية الرادار الأرضي (GPR) والمسح الإنشائي المتقدم
من أهم الخدمات التخصصية التي تنفرد بها شركة الجودة الفائقة هي كشف المرافق GPR بفحص الخرسانة بتقنية الرادار الأرضي (GPR). تتطلب العديد من مشاريع الترميم والتعديل المعماري قص الخرسانة (Core Drilling) أو عمل فتحات تمديد للمصاعد والتهوية والتكييف، وهنا تكمن خطورة قطع كابلات الشد اللاحق أو أسياخ التسليح الرئيسة.
باستخدام هوائيات خرسانية متطورة ذات ترددات فائقة الارتفاع (تتراوح بين 1.5 إلى 2.7 جيجاهرتز)، نستطيع إجراء مسح تفصيلي للهياكل الإنشائية يغطي:
- تحديد مواقع وشبكات حديد التسليح وحساب عمق الغطاء الخرساني (Concrete Cover).
- رصد مسارات كابلات الشد اللاحق (Post-Tension Cables) بدقة مليمترية لمنع إتلافها نهائياً.
- الكشف عن مواسير الكهرباء والتمديدات البلاستيكية والسباكة المدفونة داخل الأسقف والجدران والقواعد الخرسانية.
- اكتشاف التعشيش والفراغات الهوائية والتشققات الداخلية داخل الكتل الخرسانية دون المساس بسلامتها الإنشائية.
تتميز هذه التقنية بأنها بديل آمن بنسبة 100% لفحوصات الأشعة السينية (X-Ray)، حيث لا تتطلب إخلاء الموقع من العاملين أو إيقاف العمل ولا تصدر أي انبعاثات إشعاعية ضارة.
منهجية ومراحل العمل في شركة الجودة الفائقة
لضمان تسليم نتائج لا تقبل الشك، نتبع في شركة الجودة الفائقة منهجية علمية صارمة تمر بخمس مراحل متكاملة:
المرحلة الأولى: التخطيط ودراسة الموقع المسبقة
تبدأ العملية بمراجعة كافة المخططات التاريخية والخرائط المتاحة للخدمات في المنطقة، وتحديد النطاق الجغرافي للمسح، ونوعية التربة، والعمق المستهدف، وتجهيز الهوائيات والأجهزة المناسبة لطبيعة الموقع.
المرحلة الثانية: المسح الميداني والمعايرة اللحظية
يقوم الفريق الجيوفيزيائي بإجراء خطوط مسح شبكية (Orthogonal Grid Lines) متقاربة لضمان تغطية كاملة للمنطقة المستهدفة. تتم معايرة سرعة الموجات في التربة للحصول على قراءات عمق شديدة الدقة، مع استخدام أجهزة الكشف الكهرومغناطيسي التكميلية (EML) لتأكيد مسارات الكابلات الكهربائية النشطة.
المرحلة الثالثة: وضع العلامات الميدانية الفورية (On-Site Marking)
يتم رش وتحديد مسارات المرافق على سطح الأرض مباشرة بالألوان والرموز القياسية المعتمدة دولياً، مع كتابة أعماق كل خدمة لمساعدة فرق الحفر الميدانية على العمل بثقة وأمان.
المرحلة الرابعة: المعالجة المكتبية للبيانات المتقدمة
يتم تفريغ البيانات الرادارية الخام في برمجيات متخصصة لإجراء الفلترة الرقمية، وإزالة الضوضاء والتداخلات، وتوليد مقاطع عرضية ومجسمات ثلاثية الأبعاد (3D Tomography) تكشف التوزيع المكاني الدقيق لكافة المرافق.
المرحلة الخامسة: إعداد التقارير الهندسية والخرائط المساحية
تسليم العميل تقريراً فنياً شاملاً يحتوي على مخططات بصيغة CAD وملفات GIS، توضح إحداثيات ومسارات وأعماق كافة الخدمات مدعمة بالصور ومقاطع الرادار، مع توقيعها مساحياً وربطها بالشبكة الجيوديسية الوطنية.
التكامل بين المسح الجيوراداري والأعمال المساحية
إن ما يمنح شركة الجودة الفائقة ميزتها التنافسية الكبرى هو الربط المباشر بين نتائج أجهزة رادار اختراق الأرض وأعمال المسح الطبوغرافي المتطورة عبر أجهزة GPS RTK ومحطات الرصد المتكاملة Total Station. نحن لا نكتفي برسم خطوط تقريبية، بل نربط كل مرفق بإحداثيات مكانية دقيقة يمكن إسقاطها مباشرة على المخطط العام للمشروع.
يمكنك التعرف أكثر على حلولنا المساحية الشاملة والمتنوعة من خلال زيارة صفحة افضل مكتب مساحة الرياض المعتمد، حيث نقدم منظومة متكاملة من الخدمات المساحية والجيومكانية التي تلبي تطلعات كبرى الشركات والمكاتب الاستشارية.
لماذا تختار شركة الجودة الفائقة لتنفيذ مشروعك؟
نفخر بكوننا الخيار الأول لشركات المقاولات والتطوير في المملكة، وذلك لامتلاكنا عدة مقومات احترافية:
- أحدث الأجهزة العالمية: نمتلك أسطولاً متكاملاً من أجهزة GPR متعددة الترددات (Dual & Multi-frequency) من كبرى الشركات العالمية الرائدة.
- كوادر جيوفيزيائية وهندسية معتمدة: يضم فريقنا نخبة من الخبراء المتخصصين في تفسير وتحليل الإشارات الرادارية الصعبة والمعقدة.
- تغطية شاملة لكافة مناطق المملكة: فرقنا الميدانية جاهزة للتحرك السريع وخدمتكم في الرياض، جدة، الدمام، مكة، المدينة وكافة المدن والمحافظات.
- دقة عالية وموثوقية معتمدة: تسليم تقارير رسمية جاهزة للتقديم للجهات الحكومية، الأمانات، وشركات المرافق العامة.
- مرونة وسرعة في الإنجاز: نلتزم بالمواعيد المحددة ونوفر خدمات الطوارئ والمسح السريع للمشاريع الحساسة ذات الجداول الزمنية الضيقة.
- أسعار تنافسية: نقدم باقات أسعار مدروسة تضمن لك أعلى قيمة فنية وتوفيراً حقيقياً لتكاليف الحفر والمخاطر التشغيلية.
الأسئلة الشائعة
ما هو أقصى عمق يمكن أن يصل إليه جهاز رادار اختراق الأرض (GPR)؟
يعتمد عمق الاختراق على عاملين رئيسيين: تردد الهوائي المستخدم وطبيعة التربة. الترددات المنخفضة (مثل 200 إلى 400 ميجاهرتز) يمكن أن تصل إلى أعماق تتراوح بين 3 إلى 6 أمتار وأحياناً أكثر في التربة الرملية والجافة. أما الترددات العالية المستخدمة في فحص الخرسانة فتوفر دقة مليمترية وتصل إلى عمق يتراوح بين 40 إلى 80 سم. في معظم مشاريع المرافق الحضرية بالمملكة، يغطي الرادار أعماق المرافق المدفونة المعتادة بكفاءة تامة.
هل تستطيع تقنية GPR كشف الأنابيب البلاستيكية (PVC) والخراطيم غير المعدنية؟
نعم بكل تأكيد. بخلاف أجهزة الكشف الكهرومغناطيسي التقليدية “كشف المرافق GPR” التي تكشف فقط المعادن والأسلاك الموصلة، يعتمد رادار اختراق الأرض على التباين في الخصائص العازلة بين الأنبوب والتربة المحيطة به، مما يمكنه من كشف وتحديد مواقع الأنابيب البلاستيكية والخرسانية والفخارية والألياف الزجاجية بدقة عالية جداً.
هل فحص الخرسانة بالرادار الأرضي آمن للاستخدام داخل المباني المأهولة؟
نعم، تقنية GPR آمنة تماماً ولا تشكل أي خطر على صحة الإنسان أو البيئة. تصدر أجهزة الرادار موجات كهرومغناطيسية مشابهة جداً لتلك الصادرة عن الهواتف المحمولة أو شبكات الواي فاي (Wi-Fi)، ولا تستخدم أي مواد مشعة، مما يتيح لنا العمل داخل المستشفيات، المجمعات السكنية، والمكاتب دون الحاجة لإخلاء المبنى أو إيقاف الأنشطة اليومية.
تواصل معنا الآن واحصل على استشارة هندسية متخصصة
لا تجازف بمشروعك ومعداتك بالحفر العشوائي. احرص على حماية استثماراتك واضمن سلامة موقعك عبر خدمات كشف المرافق GPR الاحترافية من شركة الجودة الفائقة. تواصل مع مهندسينا الآن للحصول على معاينة فنية وعرض سعر مخصص لمشروعك في أي مكان بالمملكة العربية السعودية.
